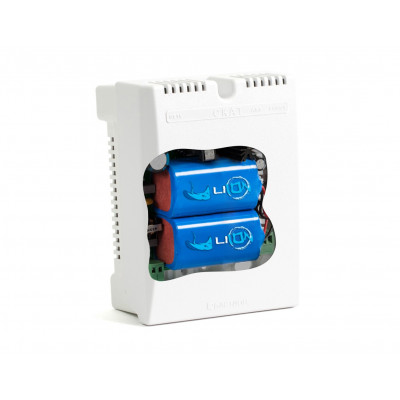

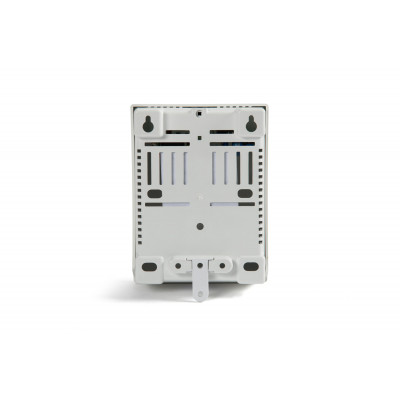

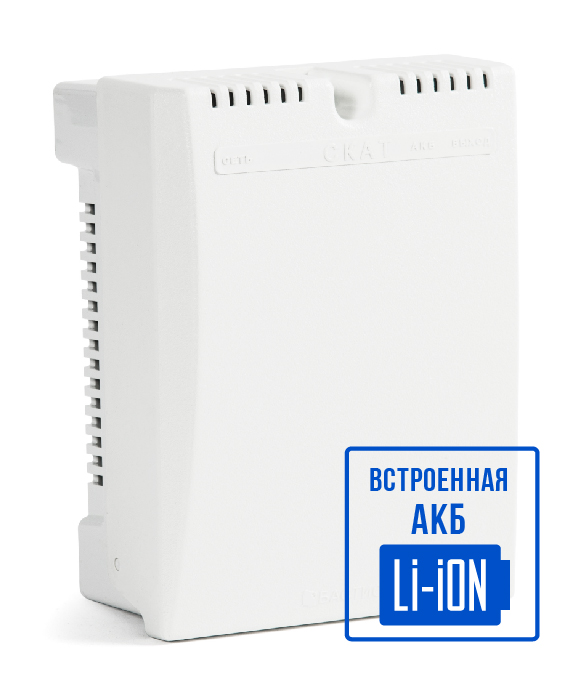

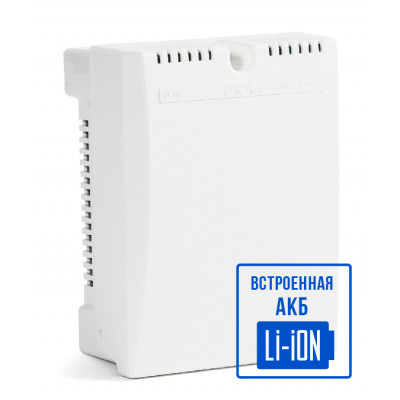

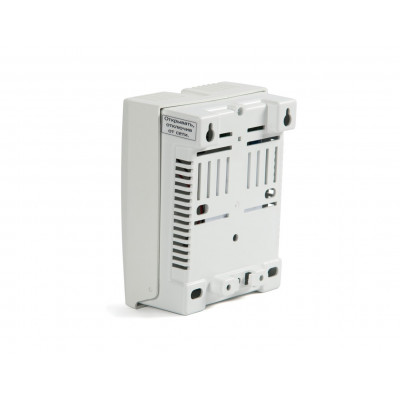

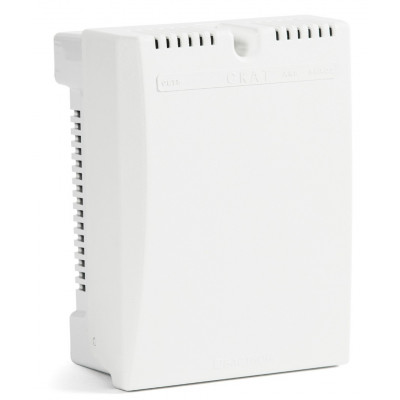

Источник бесперебойного питания

СКАТ-1200Б Li-ion (СКАТ ИБП-12/2-6,4/Li)

Код товара: 261

12 В, 2 А; Пластиковый корпус; Встроенная Li-ion АКБ 2х5,2 Ач (7,4 В); Гарантия: пожизненная

Особенности СКАТ-1200Б Li-ion (СКАТ ИБП-12/2-6,4/Li)

  • Стабилизированное выходное напряжение 12 В;
  • Выходной ток 2 А;
  • Время работы от АКБ на максимальной нагрузке 2 часа;
  • Защита АКБ от разряда;
  • Защита АКБ от КЗ в нагрузке;
  • Электронная защита выхода от КЗ;
  • Выключатель АКБ;
  • Холодный пуск;
  • Собственное потребление менее 40 мА.

Технические характеристики СКАТ-1200Б Li-ion (СКАТ ИБП-12/2-6,4/Li)

1  Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250
2  Выходное напряжение постоянного тока, В 11,5…12,5
3  Номинальный ток нагрузки, А 2
4  Ток заряда АКБ, А 0,3…0,4
5  Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 50
6  Максимальная мощность, потребляемая от сети переменного тока, ВА, не более 45
7  Тип встроенных АКБ: Li-ion, номинальным напряжением 7,4 В
8  Ёмкость встроенных АКБ, Ач 5,2
9  Количество АКБ, шт. 2
10  Ориентировочное время работы в режиме «РЕЗЕРВ» при полностью заряженных АКБ и номинальной нагрузке, ч 1,5
11  Характеристики выхода в формате «открытый коллектор» напряжение, В, не более 30
ток, мА, не более 50
12  Сечение провода, зажимаемого в клеммах колодок, мм2 1,5
13  Габаритные размеры ШхГхВ, не более, мм без упаковки 169х128х83
в упаковке 172х131х87
14  Масса, НЕТТО (БРУТТО), кг, не более 0,8(0,9)
15  Диапазон рабочих температур, °С -10…+40
16  Относительная влажность воздуха при 25 °С, %, не более 80
17  Степень защиты оболочкой по ГОСТ 14254-96 IP20

Код товара: 261

12 В, 2 А; Пластиковый корпус; Встроенная Li-ion АКБ 2х5,2 Ач (7,4 В); Гарантия: пожизненная

pdf Паспорт на прибор
pdf Сертификат
pdf ТР ЕАЭС 037
pdf Размеры для проектировщиков
Таблица подбора ИБП

Источники питания серии «СКАТ» соответствуют требованиям Технического регламента о требованиях пожарной безопасности ГОСТ Р 53325-2012

Световая индикация:
— наличия сети
— выходного напряжения
— наличия АКБ		 Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой пользователем
Защита АКБ от глубокого разряда Защита от переполюсовки клемм АКБ
Автоматическая защита от перегрузки и короткого замыкания на выходе Выдача информационных сообщений:
— «Переход на резерв»
— «Наличие АКБ»
— «Наличие выходного напряжения»

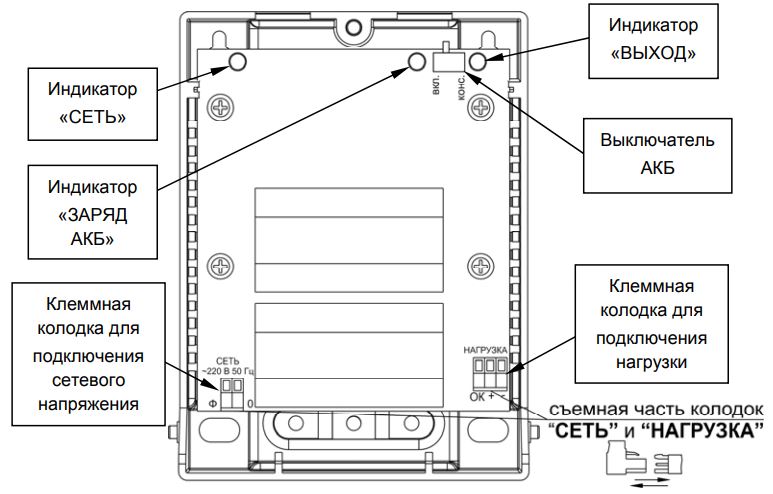

Схема подключения выходов
Возможность подключения внешних устройств посредством диагностического разъема Защита нагрузки от аварии источника
Отсутствие АКБ, замыкание клемм АКБ не влияет на качество выходного напряжения Режим «холодный запуск»

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

Обновлённая линейка АКБ LiFePo4
33:32
Обновлённая линейка АКБ LiFePo4

СКАТ-1200Б Li-ion (СКАТ ИБП-12/2-6,4/Li) предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения, устройств автоматики, домофонов и электрических кодовых замков, телекоммуникационного оборудования и других потребителей с номинальным напряжением питания 12 В постоянного тока.

Преимущества источника питания СКАТ-1200Б Li-ion (СКАТ ИБП-12/2-6,4/Li)

высокий уровень удельной ёмкости и плотности разрядного тока большое количество циклов заряда-разряда
минимальный саморазряд (не более 3% в год) работоспособность в широком диапазоне температур
высокая сохранность запасённой энергии и постоянная готовность к работе подключите нагрузку — прибор готов к работе
компактный размер длительный срок службы (до 10 лет)



Особенности СКАТ-1200Б Li-ion (СКАТ ИБП-12/2-6,4/Li)

  • Стабилизированное выходное напряжение 12 В;
  • Выходной ток 2 А;
  • Время работы от АКБ на максимальной нагрузке 2 часа;
  • Защита АКБ от разряда;
  • Защита АКБ от КЗ в нагрузке;
  • Электронная защита выхода от КЗ;
  • Выключатель АКБ;
  • Холодный пуск;
  • Собственное потребление менее 40 мА.

Технические характеристики СКАТ-1200Б Li-ion (СКАТ ИБП-12/2-6,4/Li)

1  Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…250
2  Выходное напряжение постоянного тока, В 11,5…12,5
3  Номинальный ток нагрузки, А 2
4  Ток заряда АКБ, А 0,3…0,4
5  Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 50
6  Максимальная мощность, потребляемая от сети переменного тока, ВА, не более 45
7  Тип встроенных АКБ: Li-ion, номинальным напряжением 7,4 В
8  Ёмкость встроенных АКБ, Ач 5,2
9  Количество АКБ, шт. 2
10  Ориентировочное время работы в режиме «РЕЗЕРВ» при полностью заряженных АКБ и номинальной нагрузке, ч 1,5
11  Характеристики выхода в формате «открытый коллектор» напряжение, В, не более 30
ток, мА, не более 50
12  Сечение провода, зажимаемого в клеммах колодок, мм2 1,5
13  Габаритные размеры ШхГхВ, не более, мм без упаковки 169х128х83
в упаковке 172х131х87
14  Масса, НЕТТО (БРУТТО), кг, не более 0,8(0,9)
15  Диапазон рабочих температур, °С -10…+40
16  Относительная влажность воздуха при 25 °С, %, не более 80
17  Степень защиты оболочкой по ГОСТ 14254-96 IP20

12 В, 2 А; Пластиковый корпус; Встроенная Li-ion АКБ 2х5,2 Ач (7,4 В); Гарантия: пожизненная

Источники питания серии «СКАТ» соответствуют требованиям Технического регламента о требованиях пожарной безопасности ГОСТ Р 53325-2012

Световая индикация:
— наличия сети
— выходного напряжения
— наличия АКБ		 Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой пользователем
Защита АКБ от глубокого разряда Защита от переполюсовки клемм АКБ
Автоматическая защита от перегрузки и короткого замыкания на выходе Выдача информационных сообщений:
— «Переход на резерв»
— «Наличие АКБ»
— «Наличие выходного напряжения»
Схема подключения выходов
Возможность подключения внешних устройств посредством диагностического разъема Защита нагрузки от аварии источника
Отсутствие АКБ, замыкание клемм АКБ не влияет на качество выходного напряжения Режим «холодный запуск»

Код товара: 261

Цена с НДС

11130
